# 饼图

# 1. 高亮扇区样式

series-pie.emphasis (opens new window)

      // emphasis: {
      //   label: {
      //     show: true,
      //     fontSize: '40',
      //     fontWeight: 'bold'
      //   }
      // },
1
2
3
4
5
6
7

series-pie.emphasis.scale (opens new window) 高亮时禁用扇区放大效果

color (opens new window) ：修改饼图扇区颜色

# 2. 设置legend图例和文字的位置

legend.align (opens new window)

图例标记和文本的对齐。默认自动，根据组件的位置和 orient 决定，当组件的 left (opens new window) 值为 'right' 以及纵向布局（orient (opens new window) 为 'vertical'）的时候为右对齐，即为 'right'。

# 3. 饼图中间添加文字
graphic: {
   type:"text",
   left:"center",
   top:"45%",
   style:{
       text:"运动达标率",
       textAlign:"center",
       // fill:"#333",
       fontSize:20,
       fontWeight:700
   }
},
1
2
3
4
5
6
7
8
9
10
11
12
# 4. 移动饼图

series-pie.center (opens new window)

饼图的中心（圆心）坐标，数组的第一项是横坐标，第二项是纵坐标。

支持设置成百分比，设置成百分比时第一项是相对于容器宽度，第二项是相对于容器高度。

# 4. 饼图过小，设置占满容器

设置series.radius即可

radius: ['70%', '100%']
1

# 5. 饼图视觉引导线

series-pie.labelLine (opens new window)

series: [
  {
    label: {
        show: true,
        fontSize: 16,
        formatter: (params) => {
          return `${params.name}: ${params.value}`
        }
      },
  }
]
1
2
3
4
5
6
7
8
9
10
11

# 自定义label

option = {
  tooltip: {
    trigger: 'item'
  },
  legend: {
    top: '5%',
    left: 'center'
  },
  series: [
    {
      name: 'Access From',
      type: 'pie',
      radius: ['40%', '70%'],
      avoidLabelOverlap: false,
      label: {
        show: true,
        formatter: (params) => {
          return `${params.name}:\nOracle: 10\nMySQL: 20\nMSSQL: 30`
        },
      },
      // labelLayout: function (params) {
      //   const isLeft = params.labelRect.x < myChart.getWidth() / 2;
      //   const points = params.labelLinePoints;
      //   // Update the end point.
      //   points[2][0] = isLeft
      //     ? params.labelRect.x
      //     : params.labelRect.x + params.labelRect.width;
      //   return {
      //     labelLinePoints: points
      //   };
      // },
      emphasis: {
        label: {
          show: true,
          fontSize: 40,
          fontWeight: 'bold'
        }
      },
      // labelLine: {
      //   show: true
      // },
      data: [
        { value: 80, name: 'AGM' },
        { value: 55, name: 'NBU' },
      ]
    }
  ]
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
# 6. 饼图tooltip显示百分比

tooltip.formatter (opens new window)

option = {
  title: {
    text: '',
    subtext: '',
    left: '5%',
    top: '5%'
  },
  color: ['#49B6FF', '#FF7B8F', '#FB8F67', '#48D4BB'],
  tooltip: {
    trigger: 'item',
    formatter(params){
        console.log('params:',params)
        return `${params.seriesName}<br />${params.marker}${params.data.name} ${params.data.value} ${params.percent}%`
    }
    // formatter: '{d}%'
  },
  legend: {
    orient: 'vertical',
    top: 'middle',
    right: '15%',
    icon: 'pin',
    formatter(name) {
      let singleData = pieData.filter((item) => item.name === name)
      return name + '  ' + singleData[0].value
    },
  },
  series: [
    {
      name: '访问来源',
      type: 'pie',
      radius: '50%',
      center: ['35%', '50%'],
      label:{
        show:false
      },
      labelLine:{
          show:false
      },
      data: [
        { value: 1048, name: '门急诊' },
        { value: 735, name: '住院' }
      ],
      emphasis: {
        itemStyle: {
          shadowBlur: 10,
          shadowOffsetX: 0,
          shadowColor: 'rgba(0, 0, 0, 0.5)'
        }
      }
    }
  ]
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

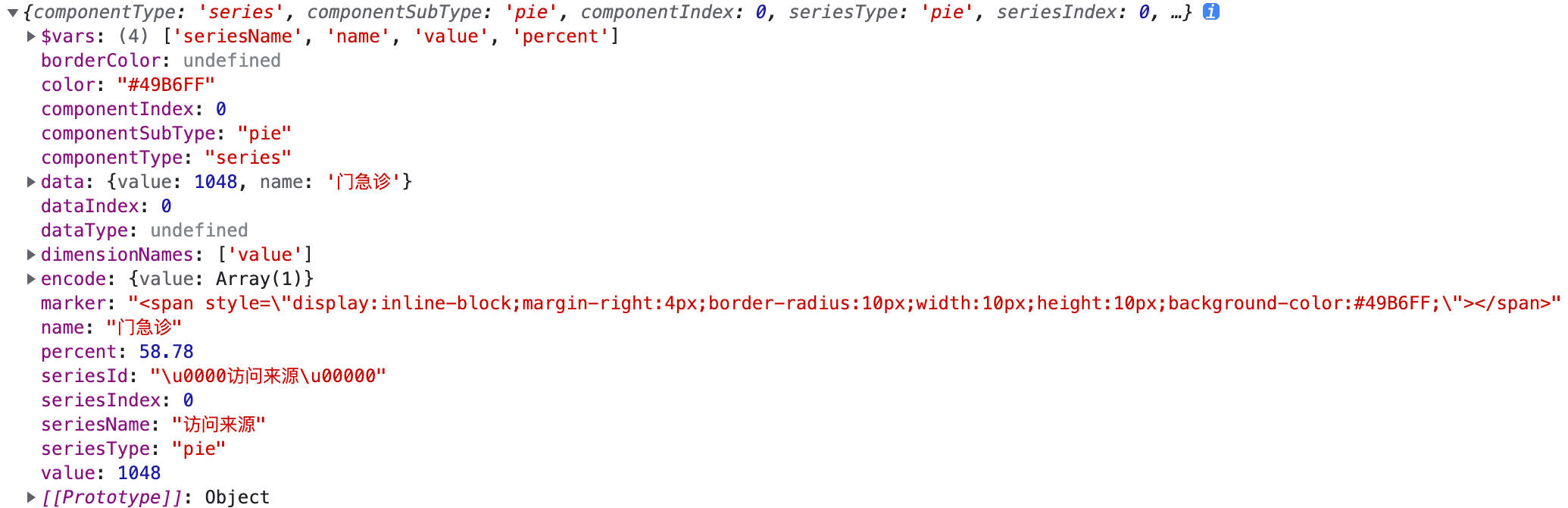

tootip params:

image-20210915001339026

param.marker 小圆圈图标

param.data 原始数据

param.name x轴值

param.value 传入的数据值

param.percent 百分比

# 7.饼图数据过小时百分比会显示为0

series.pie.label.formatter

打印param

image-20210926161734449

可以看出value=22，而percent=0

解决办法：

formatter(param) {
  if (Number(param.value) && Number(param.percent)) {
    return `${param.percent}%`
  } else return ''
}
1
2
3
4
5

饼图legend带数据

1.option中设置

option = {
  tooltip: {
    trigger: 'item'
  },
  legend: {
    top: '5%',
    left: 'center',
    data:['Search Engine','Direct'],
    formatter(name){
      let singleData = option.series[0].data.filter((item) => item.name === name)
    if (singleData.length > 0) {
          return name + '  ' + singleData[0].value
     } else return name
    }
  },
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

2.手动设置

this.extend.legend.formatter = (name) => {
        let singleData = this.surgeryTypeChartData.rows.filter((item) => item.name === name)
  if (singleData.length > 0) {
    return name + '  ' + singleData[0].value
  } else return name
}
1
2
3
4
5
6
